EPPD系列低压直流型电源浪涌保护器
EPPD系列低压直流型电源SPD是单体电源防雷模块,防止感应过电压或操作过电压对低压交流用电设备的损坏。
产品型号 | EPPD10-48 |
最大持续运行电压Uc | 60VDC |
SPD实验类别 | T2 |
标称放电电流In | 5KA |
最大放电电流In | 10KA |
保护水平Up | 0.45KV |
适用电网 | 48VDC |
外形尺寸 | 38mmx88mmx74mm |

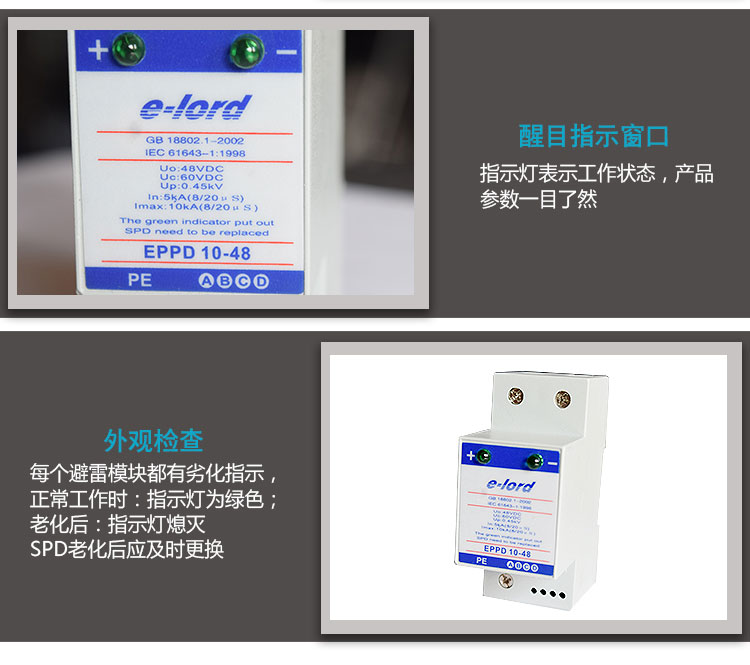

功能特点 | 指示灯可视警告、老化热脱扣和短路过流脱扣、热备份、35mm标准导轨安装 |

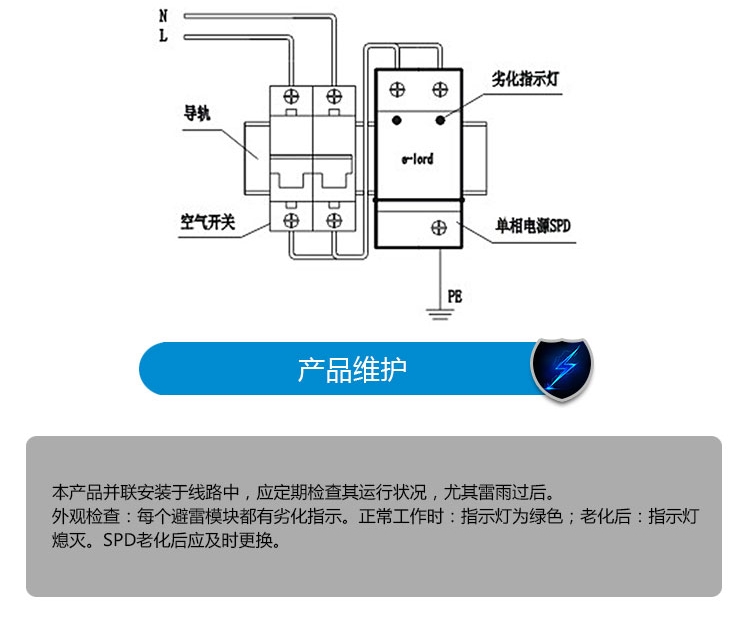

SPD与设备的接线方式
安装使用条件 | 安装注意事项 |
1. 已有可靠接地系统,在配电柜(避雷器安装处)的接地桩 (条)上进行接地电阻的测定,电阻应符合相关规范要求。 (或满足国家、部级标准)。 2. 配电柜中应留有安装避雷器的空间, 注:L为电源相线;N为电源零线;PE为地线。 | 应检查空气开关已经合闸导通,以保证避雷器处于运行状态; 不要在雷雨天安装。 |
