电源防雷插座

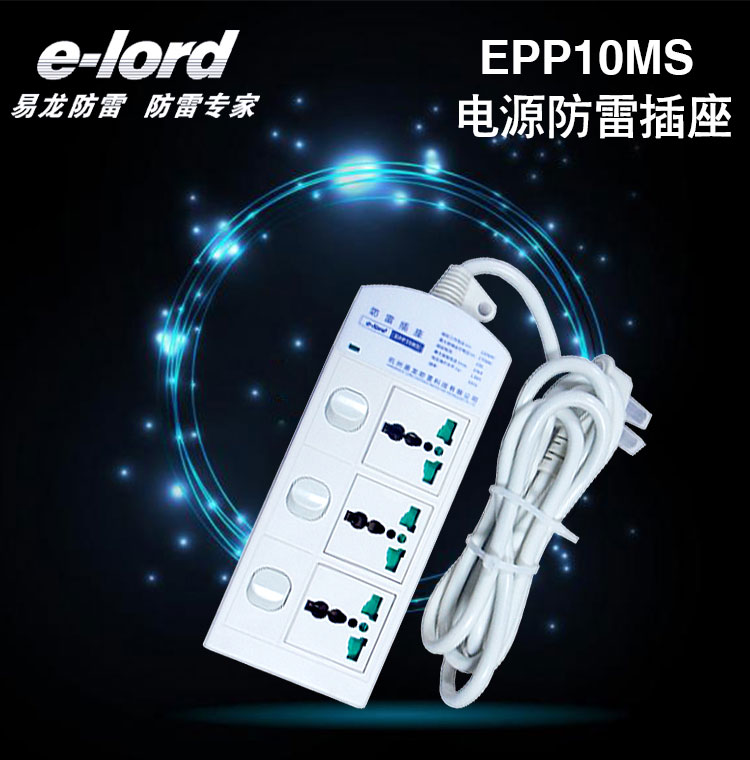

EPP10MS电源防雷插座用于室内220VAC供电的小功率配电设备的电源精细防雷保护,如计算机网络、精密设备、小机房、银行储蓄所、办公室、监控机房以及各类用电设备的电源防雷保护；配有三个多用输出插孔，独立开关，内有失效指示。

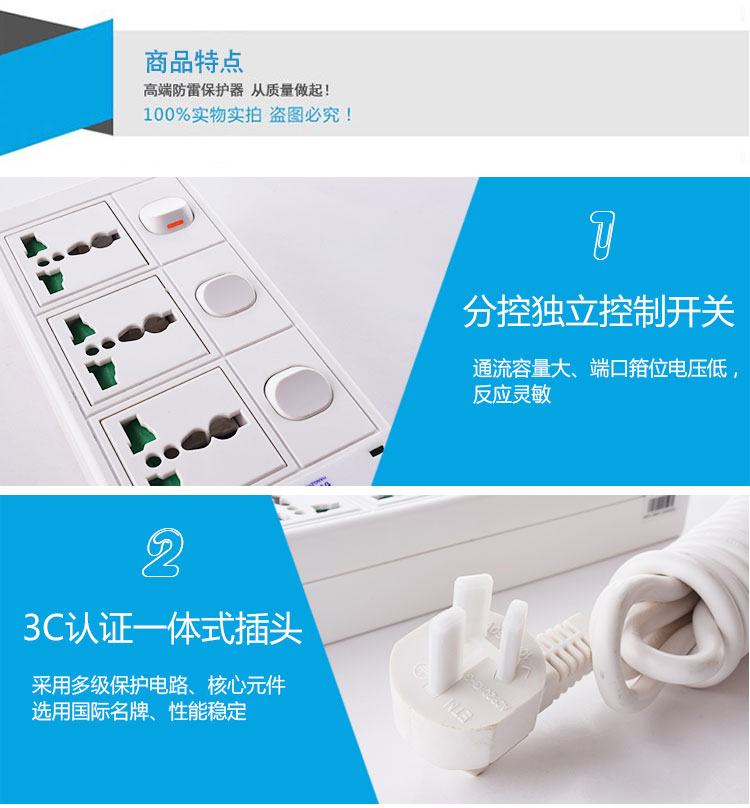

1.采用多级保护电路、核心元件选用国际名牌、性能稳定；
2.通流容量大、端口箝位电压低、反应灵敏；
3.安装方便、无需特别维护、使用寿命长；

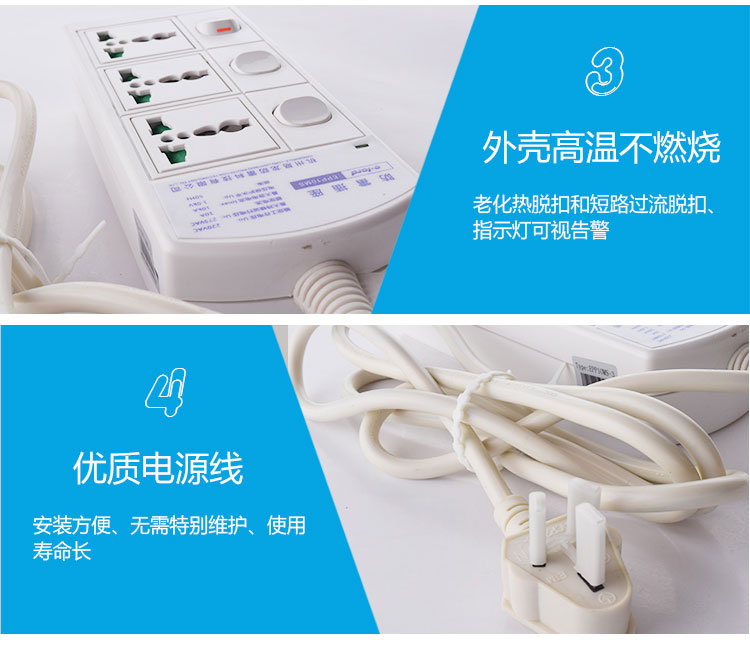

4.老化热脱扣和短路过流脱扣、指示灯可视告警。
型号 | EPP10MS |
额定工作电压Un | 220VAC |
每路标称放电电流In | 5KA |
每路最大持续运行电压Uc | 275V |
电压保护水平 Up | 1.0KV |
接线方式 | 并联 |
安装方式 | 35mm标准导轨安装 |
功能特点 | 老化热脱扣和短路过流脱扣(杜绝起火爆炸)、指示灯可视告警 |
外壳材料 | 灰白阻燃塑料 |
最大接线尺寸 | 6mm2多股铜芯线 |
外形尺寸 | 176mm×73mm×38mm |
每路最大放电电流Imax | 10kA |
工作环境条件 | 温度范围：-40℃～+70℃ 湿度范围：30%～85%（25℃） |
连接方式

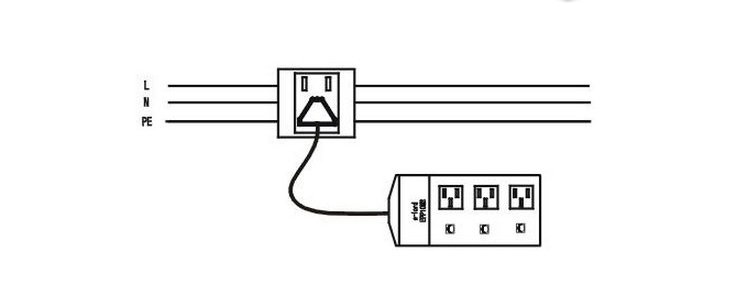

1.接线方式如下图；
2.接地线应尽量短而直；
3.为防止短路，在SPD的进线端应安装相应的空气开关。
注意事项
1.本产品只适用于室内使用；
2.不要在雷雨天安装。
