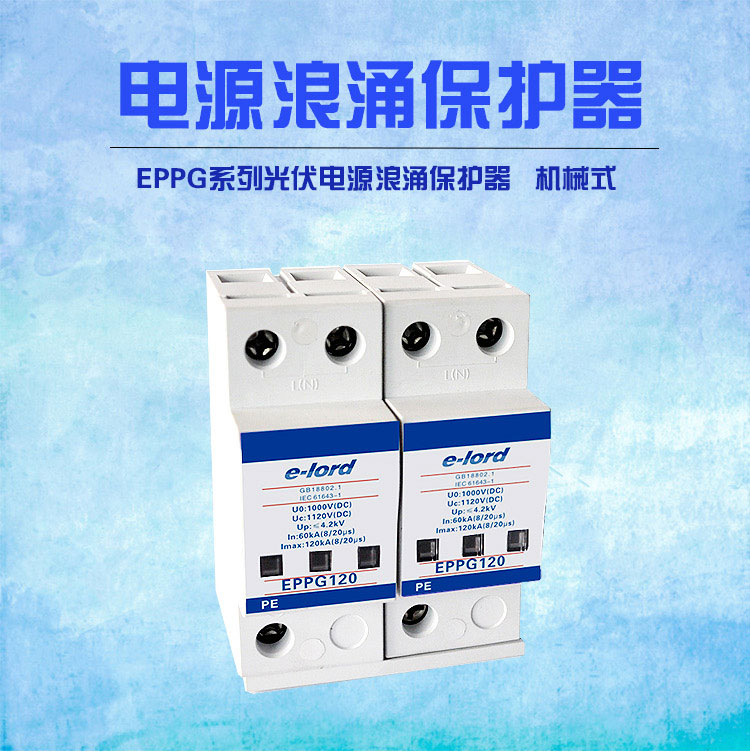

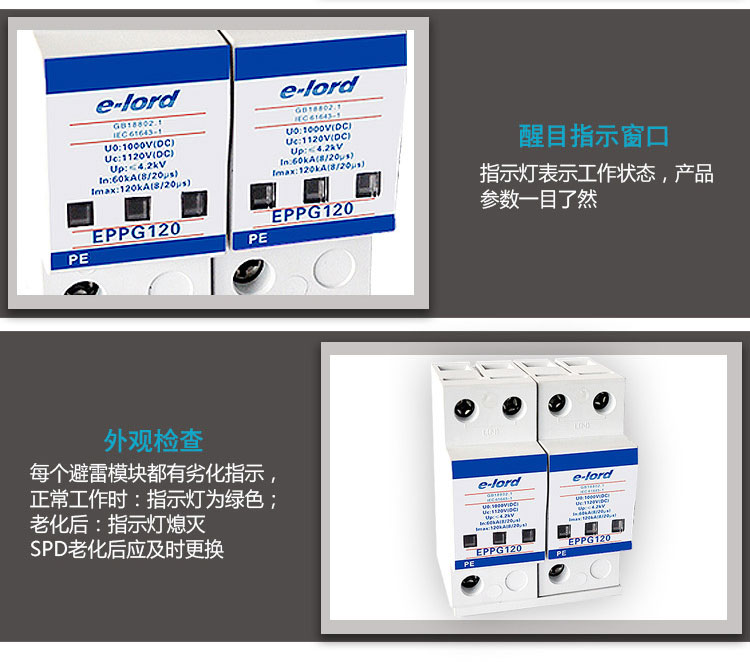

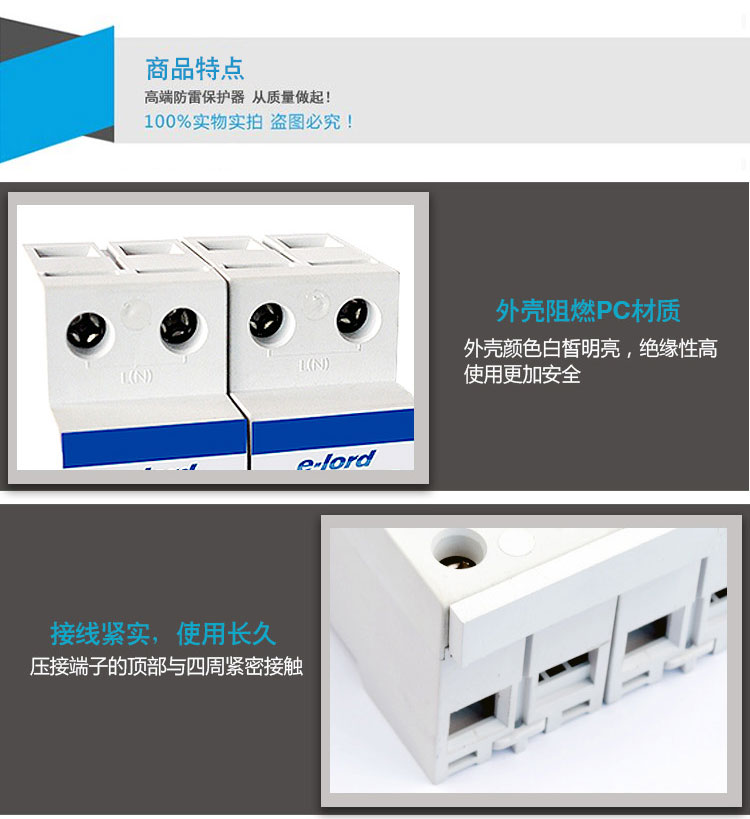

EPPG系列光伏电源浪涌保护器
EPPG系列直流光伏电源浪涌保护器是由多个单片式限压单元组成，广泛应用于光伏直流1000V发电系统中，对太阳能电池板，汇流箱、直流配电柜及光伏逆变器等系统配套设备进行雷电感应浪涌防护，能有效防止由雷电感应波和线路浪涌冲击所造成的设备损坏，最大程度的保证了光伏发电系统的稳定性和可靠性，保护光伏系统稳定可靠地运行。
| 型号 | EPPG40 | EPPG80 | EPPG120 |
| 端口类型 | 一端口 | 一端口 | 一端口 |
| SPD类型 | 限压型 | 限压型 | 限压型 |
| 额定工作电压 | 1000VDC | 1000VDC | 1000VDC |
| 最大持续运行电压Uc | 1120VDC | 1120VDC | 1120VDC |
| 标称放电电流In | 20KA(8/20µs) | 40KA(8/20µs) | 60KA(8/20µs) |
| 最大冲击电流Imax | 40KA(8/20µs) | 80KA(8/20µs) | 120KA(8/20µs) |
| 电压保护水平up | ≤2.9KVDC | ≤3.8kVDC | ≤4.2kVDC |
| 连接导线 | 6~35mm² | 6~35mm² | 6~35mm² |
| 安装方式 | 35mm标准导轨安装 |
| 工作环境条件 | 温度范围：-40℃-+70℃；湿度范围：≤90%RH； |
| 外壳防护等级 | IP20 |
| 外壳材料 | 符合UL94V-0标准 |
| 技术标准 | IEC61643-1：1998 GB18802.1-2011 GA173-2002 |

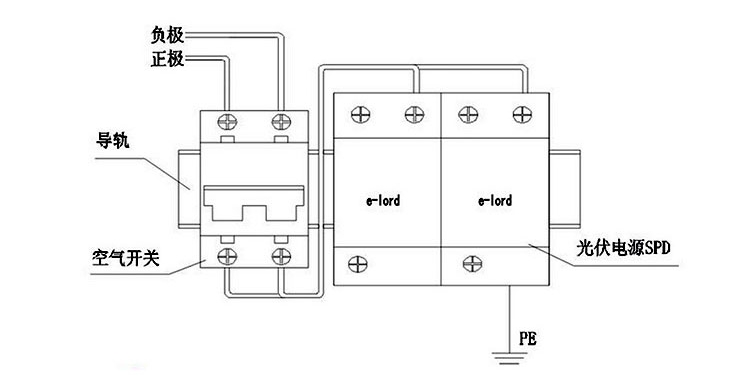

SPD与设备的接线方式
| 安装使用条件 | 安装注意事项 |
