技术参数和产品规格
电阻率实验 | P≤0.1Ω.M |
物理性参考实验 | 失水实验ρ≤0.1Ω.M 冷热循环实验ρ≤0.1Ω.M 水浸泡实验ρ≤0.1Ω.M |
冲击电流耐受实验 | ΔR%≤10% |
工频最流耐受实验 | ΔR%≤10% |
酸碱度测量实验 | PH=8-12 |
模块内金属接地体腐蚀试验 | 平均腐蚀率≤0.3mm/年 |
形状 | 长方形 |
规格 | 500mmx400mmx60mm |
质量 | 18kg |
产品规格
型号 | 规格尺寸 | 外形 | 重量kgs |
EPJD-1 | Ф280*35 | 原片型 | 3.75 |
EPJD-2 | Ф170*800 | 圆柱形 | 23 |

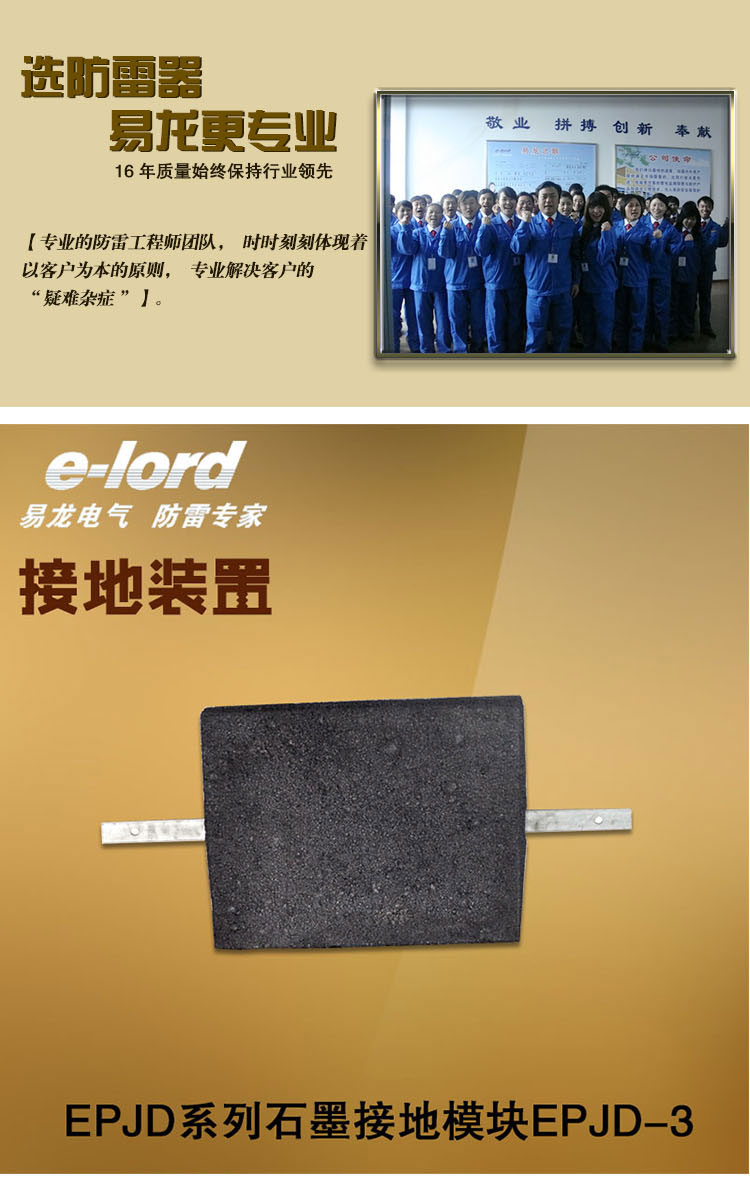

EPJD-3 | 500*400*60 | 长方形 | 18 |
用量计算
根据地网土层的土壤电阻率,采用下式计算方型接地模块用量:
水平埋置,单个模块接地电阻:Rj=0.08
并联后总接地电阻:Rnj=Rj/n
式中:ρ-土壤电阻率(Ω·m);
a、b-EPJD型接地模块的长、宽(m);
Rj-单个模块接地电阻(Ω);
Rnj-总接地电阻(Ω);
n-接地模块个数;
η-模块调整系数,一般取0.6-0.9
性能特点
1、采用化学稳定性能好的非金属导体材料作为模块的导电介质,其导电性
不受季节影响;
2、能吸湿保湿,能保持与土壤有效接触,泄流更通畅、快捷;
3、在高土壤电阻率地区,能降低地网使用面积,有效降低地网接地电阻;
4、耐大工频和冲击电流冲击,电阻稳定;
5、耐腐蚀、环保,使用寿命长,安装简便
施工方法
1、接地模块采用水平或者垂直埋置,埋置深度不小于0.8米;
2、模块间距离不小于0.4米;
3、接地模块极芯相互并联或与地线连接时,必须焊接,焊接长度为连线
宽度的2倍或采用放热焊接;
4、应在焊接处清除焊渣,涂上防腐导电漆或包裹高效膨润降阻剂;
5、回填土时应适量洒水,分层夯实,待模块充分吸湿(24小时)后测量
接地电阻。
注意事项
1、贮存模块应保持一定温度,避免高温、干燥、曝晒;
2、运输和安装时,应避免机械力损伤模块;
3、在寒冷地区,模块应埋在冻土层以下。
