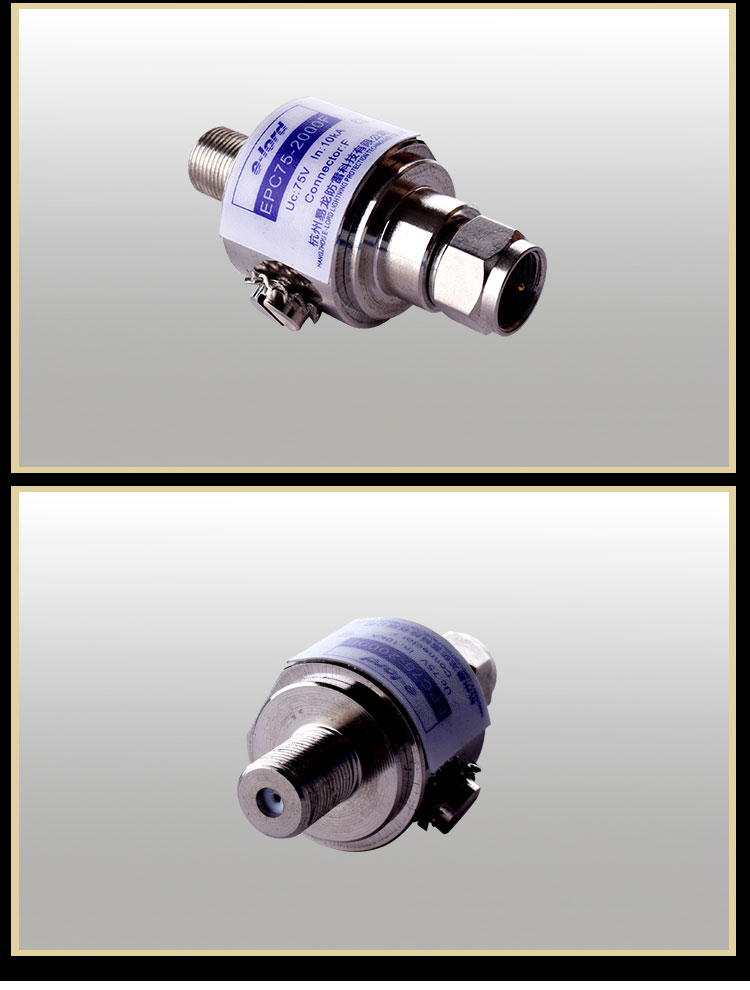

高频馈线浪涌保护器
EPC系列高频馈线SPD是专为保护微波通信站、移动基站内的卫星接收器而设计的,以防止因天馈线感应雷击过电压而危害后续接收装置。
产品型号 | EPC75-2000F |
最大持续运行电压Uc | 75V |
SPD实验类别 | C2 |
标称放电电流Isc(8/20μm) | 10KA |
电压保护水平Up | 0.5KV |
工作频率 | 50MHz~2000MHz |
插入损耗 | <0.5dB |
外形尺寸 | Φ25mmx70mm |
驻波比 | ≤1.2 |
接口形式/特性阻抗 | F/75Ω |
外壳材料 | 不锈钢 |
工作环境条件 | 温度范围:-40℃~+70℃ 湿度范围:30%~85%(25℃) |

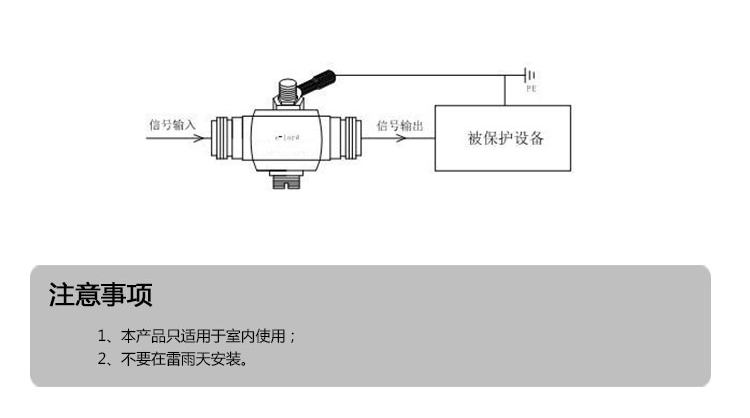

连接方式
1、外接同轴线接入“IN”端,“OUT”端接至被保护设备输入端;
2、接地线与PE线可靠连接。
